當前位置:首頁>三梁四柱液壓機>400噸三梁四柱液壓機

      400噸三梁四柱液壓機

      設備型號:Y83-400

      設備壓力:400T

      設備價格:12-25萬元

      400t三梁四柱液壓機是我公司比較常用的型號,公稱壓力為400噸,系統壓力為31.5mpa,工作臺面為800*500mm,我公司還可根據客戶要求進行設備的定制,該設備在很多行業都可使用,具有壓制成型、校正、裁切等功能。

      咨詢熱線
      現場展示

      一、設備簡介

        400噸三梁四柱液壓機采用三梁四柱式結構,壓力為400T,是一款應用范圍比較廣的壓力機械,可用于壓制、成型、校正、裁剪、沖壓等作業,實現產品的快速成型,根據生產要求,可調整為手動和全自動控制。我公司有現貨供應,可根據客戶具體要求,進行設備的定制與生產。



        二、設備結構

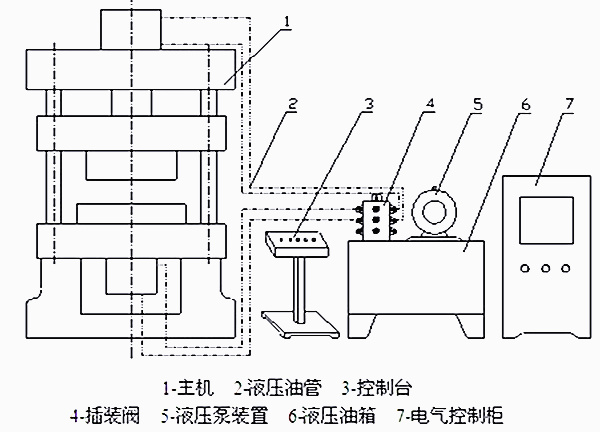

      四柱液壓機結構圖

        400T三梁四柱液壓機主要由主機、油缸、液壓系統和電氣系統組成,具體結構介紹如下:

        1、設備主機

        1.1、包括上梁、滑塊、立柱等,上梁、滑塊、工作臺三大件均采用45號整體鑄鋼件,經計算機優化,設備強度高,抗變形能力強;

        1.2、工件經過回火或振動實效降低內應力,保證了主機精度長期不變;

        1.3、鑄鋼件經數顯鏜床、龍門銑等設備加工而成;

        1.4、每個立柱上采用四螺母結構,上梁與工作臺均提高了預緊性能,保持精度穩定性,提高了四柱壓力機壽命;

        1.5、在主機右側行程開關處安有標尺,便于確定各個發訊位置。

        2、設備油缸

        2.1、油缸結構為缸體、活塞桿、活塞頭、缸口導套、法蘭等;

        2.2、作為重要件的主油缸缸體用整體鍛件,并且進行探傷實驗,保證每個缸體零缺陷;

        2.3、缸體內部采用粗車、精車、滾壓等工藝,保證缸體內壁光潔度,為Ra0.2-0.4,比同行為提高二個等級,保證了密封效果,延長了密封壽命;

        2.4、主缸缸口密封采用進口材料,特殊結構密封,密封效果遠遠好于目前市場上采用的YA圈和YX圈。

        3、設備液壓系統

        3.1、液壓系統采用二通插裝閥,結構緊湊,減少泄漏點,響應時間快;

        3.2、液壓系統中的主泵采用恒功率高壓柱塞泵,浸油立式安裝,減少了噪音,吸油效果好,提高了泵的壽命;

        3.3、主缸上面設有大容積的充液箱,保證快速充液,減少上壓時間,增大散熱面積,降低油溫。

        4、設備電氣系統

        4.1、箱體由專門的專業廠家制造,經噴涂完成,完全符合國家標準;

        4.2、電氣元件(沒有特殊要求)均為國內優選件,質量可靠;

        4.3、整體內部布線整齊,安裝合理,所有均有標識和號碼,清晰可辨,排列整齊,符合相關技術標準;

        4.4、主控制箱與油箱一體,結構緊湊,并有可移動式控制臺,提高了操作安全性。

      三、設備性能特點

        1、三梁四柱液壓機經濟實用,液壓控制采用插裝閥集成系統,減少泄露點;

        2、動作可靠,使用壽命長,可實現定壓和定程兩種成形工藝;并具備保壓延時功能,工作壓力行程可在規定的范圍內調節;

        3、采用PLC可編程控制器,通過按鈕集中控制,可實現手動,半自動,自動三種操作方式;

        4、采用先進的液壓控制系統,不僅壓力穩定,而且可根據實際情況進行調整;

        5、400噸四柱液壓機裝配精度高,保證成型、壓制的精度,提高成型產品的品質;

        6、設備結構比較緊湊,在滿足生產要求的條件下,盡量減小設備的外形尺寸,占地面積小,方便運輸;

        7、一臺設備通過安裝不同模具,發揮不同的功能和用途,用于多個行業。

      四、設備技術參數

      項目 單位 項目
      型號   Y83-400
      公稱壓力 t 400t
      系統壓力 Mpa 31.5
      滑塊行程 mm 500
      開口高度 mm 750
      立柱中心距 左右 800
      前后 500
      工作臺面積 左右 700
      前后 700
      臺面外形尺寸 左右 1000
      前后 700
      臺面高度 mm 680
      占地面積 mm 2500*1000
      設備高度 mm 3000
      電機功率 kw 30

        以上是400噸三梁四柱液壓機的詳細技術參數,僅供參考,具體參數以出廠實樣為準,如有變動不另行通知!可根據用戶需求訂做。例如:滑塊速度根據用戶使用工藝及要求選定,如客戶無特殊要求,我公司按我方常規配置。(如臺面大小、行程長短、開口高低、快速、慢速、以及上下料等數控自動化液壓機)量身定制適合自己生產加工的專用噸位的四柱液壓機。

      五、設備安裝調試

        1、四柱液壓機的零件生產完畢后,在我廠由專業安裝調試人員進行裝配,廠內驗收,完全符合標準后進行拆解、噴漆;

        2、運輸?shù)劫F廠我方還將派出1名技術人員免費進行指導安裝、調試,并對操作人員進行技術培訓;

        3、在后期的使用過程中,我們會定期對設備進行檢修,對于客戶無法解決的故障,我們也會快速給與解決。

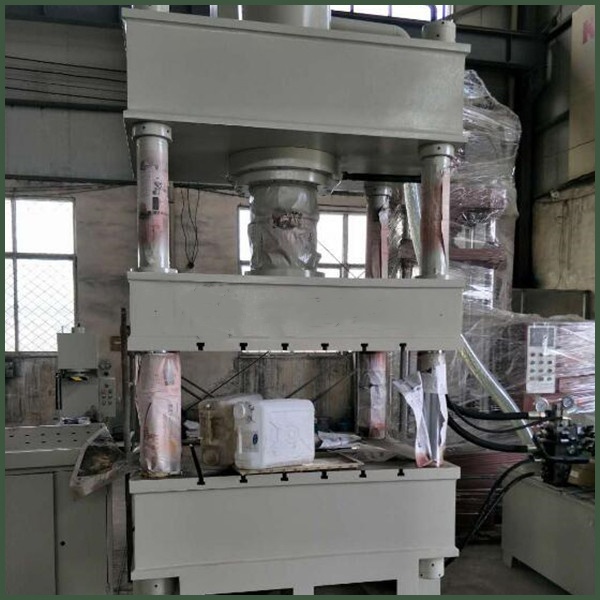

      產品展示
